2021年9 月29日 (水)

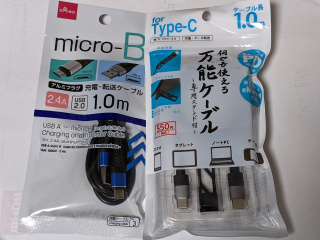

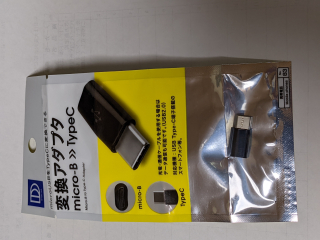

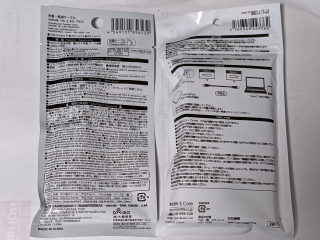

USBケーブル

DAISOより購入

これは便利です。

投稿情報: 09:50 カテゴリー: パーツ | 個別ページ | コメント (0)

2021年6 月 9日 (水)

5.5 ㌅2K(2560×1440)液晶＋HDMI I/F　メモ２

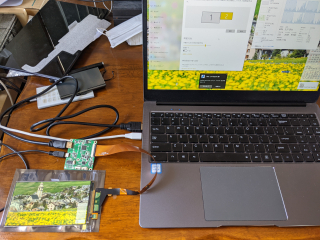

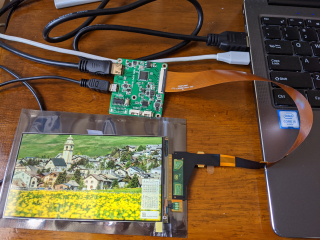

組み立てて試験しました。

投稿情報: 23:56 カテゴリー: パーツ, モニター | 個別ページ | コメント (0)

2021年5 月12日 (水)

5インチ　HDMIモニター組み立て＆試験

Raspberry Pi 用組み立てモニターをとりあえずPCで試験してみました。

あっさり接続OK。

投稿情報: 17:32 カテゴリー: Rasberry Pi, パーツ, モニター, 周辺機器 | 個別ページ | コメント (0)

5インチ　HDMIモニター

Raspberry Pi 用組み立てモニター

投稿情報: 17:28 カテゴリー: Rasberry Pi, Windows10, パーツ, モニター, 周辺機器 | 個別ページ | コメント (0)

2021年5 月 3日 (月)

5.5 ㌅2K(2560×1440)液晶＋HDMI I/F　メモ

HPより

参考URL: https://www.shigezone.com/?product=2k55lcd

5.5 ㌅2K(2560×1440)液晶＋HDMI I/F

5.5㌅というスマホサイズながら、解像度は2K(2560×1440)という、Shigezone店長のような老眼にはまるでイジメのような高解像度液晶です（店長は「 #老眼ハラスメント液晶」と呼んでおります）。

液晶パネル＋HDMI I/Fボード＋1mHDMIケーブル(HDMI-miniHDMI)のセットです。この他に給電用microUSBケーブルを別途ご用意ください。

I/Fボードと液晶との間のフレキケーブルが長めになっていますので、収め方には若干の工夫を要します。いずれにしましても、液晶・ボードともしっかり固定する必要があります。

【詳細】
液晶パネル外寸 70x128mm(フラットケーブル部を除く)・厚み約1.2mm
液晶パネルはノーブランド扱いです。「M3617DP」という型番が記されています。I/Fボードは「HDMI-MIPI-2KV03」という型番で、バックライト明度調整とサウンド回路が付いています。
液晶とI/Fボードの間のフラットケーブルは約25cmあります。途中にコネクタがあるため他ケーブルでの代用が難しいのですが、短いケーブルが入手できたら当サイトでも販売します。

【接続機器について】
Windows/macOSへの接続では問題なく認識しており、標準ではコネクタを下にした縦長という認識になります。画面の向きを自在に変更できるパソコンでは問題なく使用できますが、下図にもあるとおりゲーム機での利用は難しいようです。
またTVチューナー出力を接続した場合は何も映りませんでした。

【保証規定】商品到着後14日間までに発生した不具合は交換対応致します。
部材としての販売となりますので、パソコンとの相性問題での保証・交換はございません。また液晶パネルという製品の性質上、数個程度の不点灯ピクセルはご容赦ください（実際にはまず心配ありません）。

【供給につきまして】この製品はShigezoneで継続的に取り扱いますので、製品への組み込み・おまとめ購入もご相談ください。ただし市況により急激な値上がりがありうる点、ご発注量が増えると金額が増加してしまうことがある点はご理解ください。

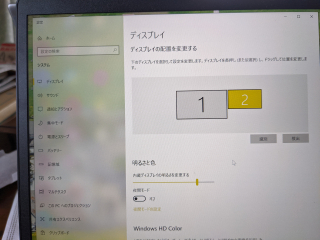

Windowsで認識させています。フルHDよりもピクセル数が多いのがわかります

お渡しするのはこちらのセットです。この他に給電用にmicroUSBケーブルが必要です(5V動作)

フレキ先端部の極小コネクタは、この方向で接続します

I/Fボードにはいくつか機能がありますが、すべての動作を保証は致しません。液晶に表示するためのボードとお考えください

小さく薄いけれど、とても高精細なボードです

macOSでもちゃんと映りました。ディスプレイの向きを「標準」にした場合はコネクタを下にした縦長となります

Nintendo Switchに接続した場合は、このように謎な縦長3.5画面繰り返し表示になりました

【必ずお読みください】

当製品は非常に精細かつ電子部品としては高額となりますので、以下の注意点をよく把握しご理解をお願い致します。

【1】ケース工作が必要となります
使用時には液晶パネル・インターフェースボード・フレキケーブルが固定され適切に絶縁されている状態となるよう、ケース等を自作する必要があります。

【2】フレキケーブル・コネクタの扱いにご注意ください
フレキケーブルやフレキ上のコネクタは非常に繊細な部品のため、慎重に扱って頂くことはもちろんですが、ある程度の習熟も必要となります。不慣れな方は、ジャンク品の分解・組み立てなどで感覚を掴んでおくことを強く推奨致します。

フレキケーブルは特注品のため破損しても交換品のご購入はできません。

【3】フリッカについて
Windowsにおいて、外部ディスプレイにフリッカが発生することがありますが、これは本液晶の問題ではなくPC側の設定等の問題となります。タスクマネージャ画面を表示するとフリッカーが軽減されることでわかります。よって送出側設定等で解決をお願い致します。

【4】解像度設定について
2560×1440の解像度が選べない・同じ映像が複数映るといった現象は、送出PC側がこの解像度に対応していないために発生していますので、本液晶の問題ではありません。PCによっては出力端子ごとに対応解像度が異なることがあり、たとえばType-Cは2560×1440に対応しているがHDMIの出力では対応しない、などの機種も存在します。またゲーム機やTVチューナーなどの出力はこの液晶には対応していません。

【5】通販輸送について
当店では荷扱いの丁寧なヤマト運輸を利用しておりトラブルもほぼありませんが、もし水濡れなど輸送上のトラブルで損害があると思われた場合は、当店にご連絡をお願い致します。

【6】初期不良につきまして
上記状況を踏まえた上でも製品の不具合があると思われる場合は、ご注文番号を明記の上、当店にご連絡をお願い致します。製品の不具合については必ず交換等の対応を致します。初期不良対応期間はお届け後14日間とお願いしておりますので、到着後なるべく早くの動作確認をお願い致します。

【7】ノイズによる誤動作　←追記！
このセットは比較的ノイズに弱いようで、映像が乱れる、明度が安定しない、解像度の認識が狂うといった症状すべてノイズが原因でした。不具合を感じられた際は、電源周辺および近くのノイズ源を疑ってみてください。

投稿情報: 14:19 カテゴリー: パーツ, モニター | 個別ページ | コメント (0)

5.5 ㌅2K(2560×1440)液晶＋HDMI I/F

Shigezone Onlineで購入。

投稿情報: 14:16 カテゴリー: Windows10, その他の話題, パーツ | 個別ページ | コメント (0)

2021年1 月 4日 (月)

USB PD AC CHARGER（GaN)

ジャストシステムの通販で購入。

ノートPCもType-Cとなり使用範囲も広がり更に小型です。

持ち歩きの数も減ります。

ワイヤレスチャージャーも付属しています。

投稿情報: 16:01 カテゴリー: その他の話題, デジタル製品・ＩＴサービス, パーツ, 周辺機器 | 個別ページ | コメント (0)

100W GaN Power Adapter

クラウドファンディングで購入。

2個購入です。

ノートPCもType-Cとなり使用範囲も広がり更に小型です。

持ち歩きの数も減ります。

投稿情報: 15:57 カテゴリー: その他の話題, デジタル製品・ＩＴサービス, パーツ | 個別ページ | コメント (0)

2020年12 月 7日 (月)

Raspberry Pi 400ﾊﾟｰｿﾅﾙｺﾝﾋﾟｭｰﾀｷｯﾄ-US　2

こんな感じです。

購入先：https://shop.pimoroni.com/

HPよりhttps://shop.pimoroni.com/products/raspberry-pi-400-personal-computer-kit?variant=32280730140755

Raspberry Pi 400パーソナルコンピュータキットは、完全なオールインワンのRaspberry Pi 4ベースのパーソナルコンピュータで、テレビやモニターに接続するだけです。

含まれるもの：

ラズベリーパイ400
RaspberryPi公式USB-C電源
ラズベリーパイオフィシャルマウス
1mmicroHDMI-HDMIケーブル
16GBプリロードマイクロSDカード
ラズベリーパイビギナーズガイド

クアッドコア64ビットプロセッサ、ワイヤレスネットワーク、デュアルディスプレイ出力、4Kビデオ再生を備えており、Webサーフィン、ドキュメントの作成と編集、ビデオの視聴、Raspberry PiOSデスクトップ環境を使用したプログラミングの学習に最適です。

Raspberry Pi 400は、キーボードユニットとしてのみ使用できます（ご自身のアクセサリをご持参ください）。

地域のバリエーション：

英国：英国の電源/英国のキーボードレイアウト
米国：米国の電源/米国のキーボードレイアウト
ドイツ：EUの電源/ドイツのキーボードレイアウト
フランス：EUの電源/フランスのキーボードレイアウト
イタリア：EUの電源/イタリアのキーボードのレイアウト

スペイン：EUの電源/スペイン語のキーボードレイアウト

日本語版はまだリリースされていません。予定は2021年春。

仕様

プロセッサー：クアッドコア1.8GHz Cortex-A72（ARM v8）64ビット（BCM2711）
RAM：4GB（LPDDR4-3200）
デュアルバンド（2.4GHzおよび5.0GHz）IEEE 802.11b / g / n / acワイヤレスLAN、Bluetooth 5.0、BLE
ギガビットイーサネット
2×USB3.0および1×USB2.0ポート
水平40ピンGPIOヘッダー
2×マイクロHDMIポート（最大4Kp60をサポート）
H.265（4Kp60デコード）/ H.264（1080p60デコード、1080p30エンコード）
OpenGL ES 3.0
オペレーティングシステムとデータストレージ用のmicroSDカードスロット
78キーまたは79キーのコンパクトキーボード（地域のバリエーションによって異なります）
USB-C電源コネクタ
寸法：286mm×122mm×23mm

デスクトップレベルのパフォーマンス

さらに高速な1.8GHz64ビットクアッドコアCPU（内部の実質的なヒートシンクのおかげで）と4GBのRAMを組み合わせることで、エントリーレベルのx86デスクトップPCに匹敵するパフォーマンスが得られます。起動速度が大幅に向上し、エミュレーションやメディアセンターの使用など、CPUを大量に消費するタスクのパフォーマンスが大幅に向上します。ずっときびきびとしています！
